Перегрев видеопередатчика (VTX) дрона: как настроить и защитить

Видеопередатчик — это один из самых нагруженных компонентов FPV-дрона. В отличие от моторов, которые охлаждаются встречным потоком воздуха, VTX начинает выделять колоссальное количество тепла сразу после подачи питания. Без правильной настройки мощный передатчик может выйти из строя (сгореть) в течение 2–3 минут работы на земле.

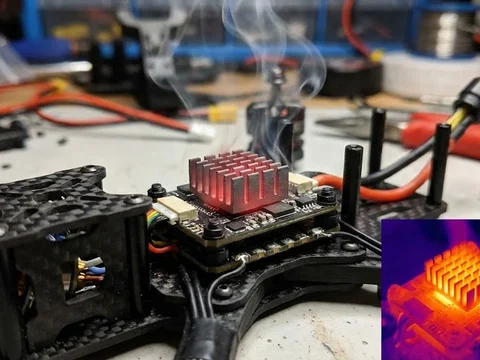

Независимые эксперты подготовили руководство по диагностике, защите и эффективному охлаждению видеосистем.

Почему VTX греется так сильно?

Современные передатчики (как аналоговые, так и цифровые системы DJI O3, Walksnail, Avatar) имеют высокую плотность компонентов. При мощности 800–1000 мВт КПД системы составляет около 50%, а остальная энергия уходит в тепло.

Критическая ситуация: Если антенна не подключена, всей энергии некуда выходить, и она возвращается в выходной каскад передатчика. Это приводит к мгновенному перегреву и прогару чипа.

Главные правила безопасности на земле

Чтобы ваш VTX прожил долго, соблюдайте «золотые правила» техников:

Никогда не включайте дрон без антенны. Это правило №1. Даже на 10 секунд.
Используйте Pit Mode: Это специальный режим сверхнизкой мощности (менее 1 мВт), предназначенный для настройки дрона на столе. Включайте его через Betaflight или тумблер на пульте.
Внешнее охлаждение: Если вы настраиваете софт дольше 5 минут, направьте на дрон бытовой вентилятор.

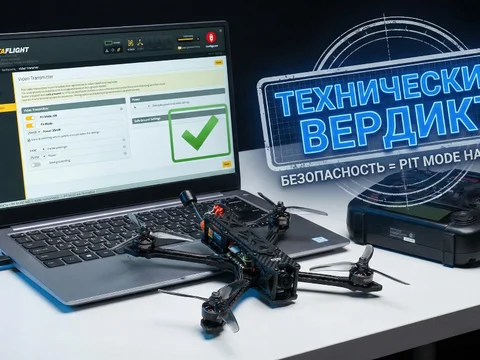

Настройка Low Power Disarm в Betaflight

В прошивке Betaflight 4.x есть функция, которая автоматически снижает мощность передатчика до минимума, пока дрон не «зармлен» (моторы не крутятся).

Перейдите во вкладку Video Transmitter.
Найдите параметр Low Power Disarm.
Установите значение On (Until first arm). Теперь, пока вы не взлетите, передатчик не будет жарить на полную мощность.

Оптимизация охлаждения: Конструктивные советы

При сборке дрона учитывайте следующие нюансы:

Размещение в стеке: Не зажимайте VTX плотно между полетным контроллером и рамой. Оставляйте зазор минимум 2–3 мм для циркуляции воздуха.
Теплопроводящие подложки: Если корпус передатчика металлический, его можно соединить с карбоновой рамой через термопрокладку. Карбон неплохо отводит тепло.
Радиаторы: Для цифровых систем (например, DJI O3) в летнее время рекомендуется устанавливать дополнительные легкие алюминиевые радиаторы, если они не предусмотрены конструкцией.

Диагностика проблем с видеосвязью

Если картинка в очках начинает мерцать, покрываться «снегом» или темнеть через минуту полета — это явный признак термического троттлинга (снижения частоты процессором VTX из-за жары).

Чек-лист проверки:

Проверьте целостность антенного разъема (U.FL или MMCX). Часто они соскакивают при падении.
Убедитесь, что антенна не переломлена у основания.
Проверьте напряжение питания: если VTX запитан от BEC полетного контроллера, убедитесь, что BEC не перегревается сам.

Технический вердикт

Бережное отношение к видеосистеме — это залог не только экономии средств, но и безопасности. Потеря видео в полете из-за перегрева — гарантированный способ потерять весь аппарат. Используйте режим Pit Mode и программные ограничения мощности на земле.
